RT001 - Module Table de Défonceuse pour support Workcentre TWX7 Triton
Module Table de Défonceuse/fraisage - RT001| TRITON

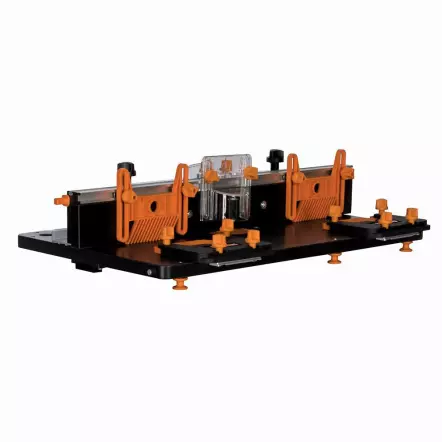

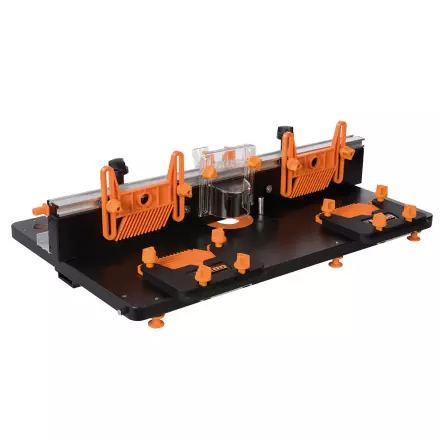

Ce module de table, destiné à être monté sur l'établi Workcentre Triton TWX7, permet de monter une défonceuse sous table pour façonner, raboter, rainurer, créer des moulures et des encoches.
Parfaitement équipée, elle a été pensée pour un usage professionnel, mais comblera aussi les amateurs chevronnés à la recherche d'un matériel performant, de haute qualité et polyvalent.
La table est compatible avec toutes les défonceuses Triton, proposant ainsi une combinaison parfaite !

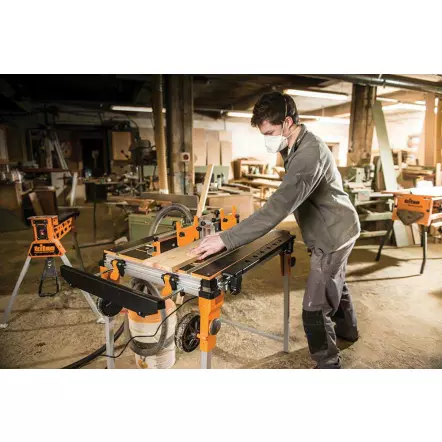

Elle peut être transportée partout et vous permettra de réaliser tout projet, du plus simple au plus complexe, à la maison, en atelier ou sur un chantier.
Caractéristiques principales du module de défonceuse sous table :
- Le module se caractérise comme véritable table de fraisage pour défonceuse et permet donc de se consacrer à tous les travaux possibles à la défonceuse sous table

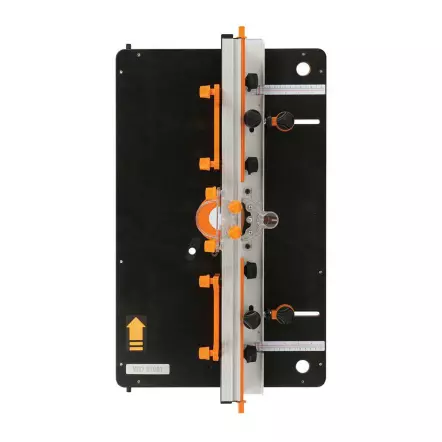

- Équipée de guides latéraux et d'un guide principal en aluminium extrudé, la table est à la fois légère, robuste et permet de travailler avec précision
- Le guide et entretoises rotatifs sont réglables avec une grande précision de façon millimétrique

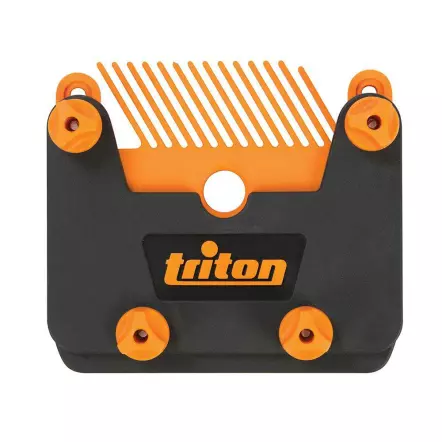

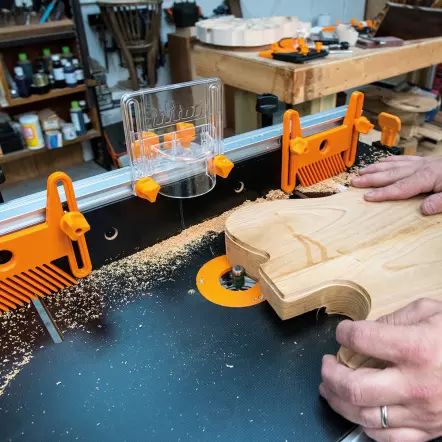

- Dotée de peignes à installation rapide, la pièce travaillée est ainsi calée et positionnée de façon sécurisée
- L'adaptateur pour extracteur de poussières permet de raccorder facilement l'ensemble à un aspirateur à copeaux
- La machine est généreusement équipée d'élements et accessoires de travail, pour une utilisation immédiate, précise et professionnelle pour tous les travaux
Matériel inclus avec la machine :
- 1 x fixation pour module et dispositif de mise à niveau
- 1 x Guide en aluminium avec revêtement anti-friction
- 2 x entretoises rotatives
- 2 x Micro-ajusteurs pour guide
- 3 x Plaques à gorge
- 2 x Peignes horizontaux
- 2 x Peignes verticaux
- 2 x Tubulures d'extraction de la poussière
- 1 x Goupille de démarrage
- 1 x Manivelle d'ajustement de la hauteur
- 2 X Clé hexagonales (3 mm et 2 mm)
- 3 x Languettes comparées (I, II et III)
- 2 x Manuels d'instructions

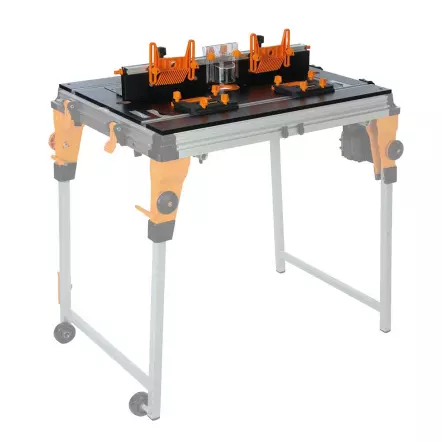

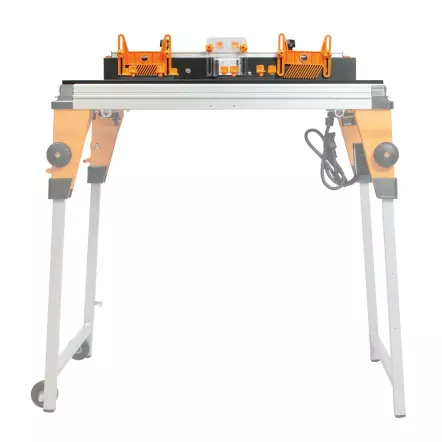

- ATTENTION : la table est livrée sans piétement. Celui correspondant est le Workcentre TWX7 Triton.
Avantages professionnels de la table :

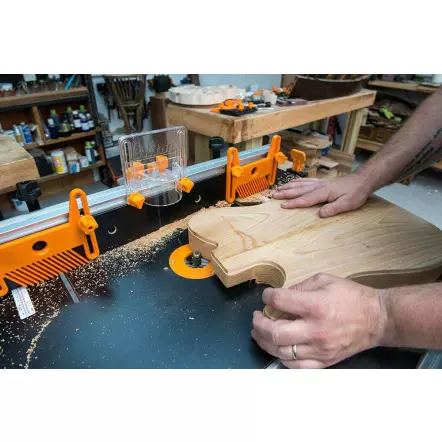

La table de défonceuse comporte une surface laminée recouverte de micro-points constituant un revêtement anti-frottements.
Cela permet un mouvement sans contraintes sur toute la surface ainsi que lorsque vous éxécutez une tache en mode main libre.

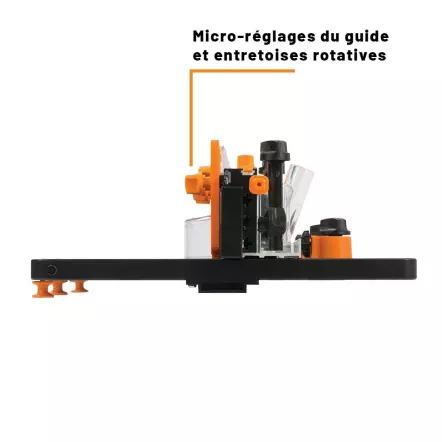

Les micro-réglages du guide et les entretoises rotatives apportent la précision, quant à la sécurité, elle est garantie par les peignes horizontaux et verticaux.

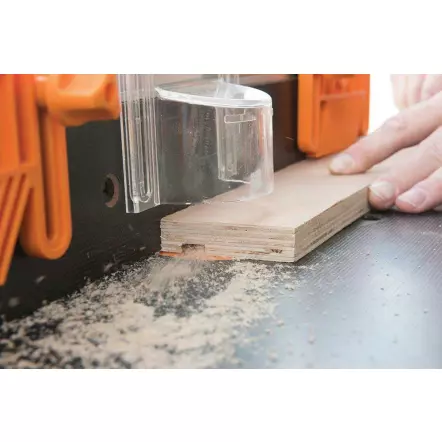

Les gardes transparentes protègent également l'opérateur.

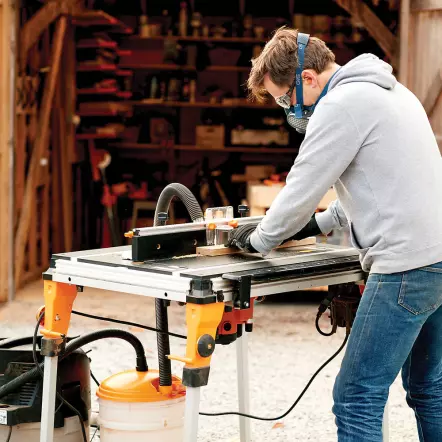

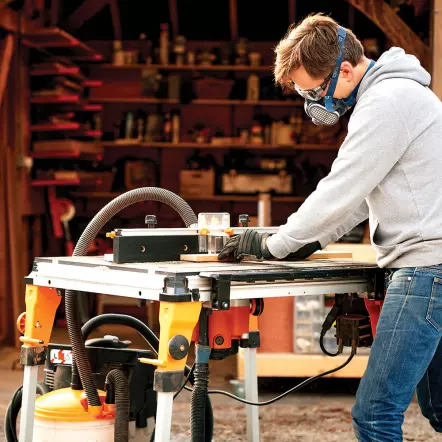

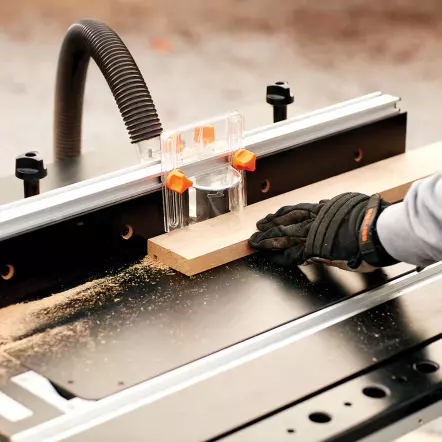

La tubulure d'extraction des poussières est positionnée au plus près de la zone de fraisage et opère en combinaison avec le dispositif d'extraction des poussières de la défonceuse située sous la surface de la table, pour une plus grande efficacité.
Montage et compabilité avec les défonceuses Triton :
En y montant une défonceuse Triton, vous obtenez un réglage ultra précis grâce à la molette de réglage de la hauteur qui consent un ajustement optimal sur toute la surface de la table.

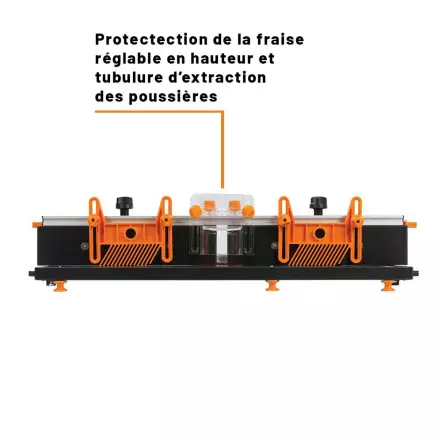

Une protection est placée au plus près de la fraise pour garantir la plus grande sécurité possible pour l'utilisateur.
Vidéo de présentation du module :
SPECIFICATIONS TECHNIQUES | |
|---|---|
| Dimensions du module | 660 x 410 mm |
| Taille des guides extrudés | 680 x 85 mm |
| Épaisseur des guides extrudés | 21,4 mm |
| Taille de la face du guide MDF (x2) | 340 x 75 mm |
| Ouverture maximum du guide MDF | 90 mm |
| Réglage de la position du guide | +25 / -125 mm |
| Micro-réglage du guide | 1 mm (une révolution complète) |
| Réglages des barres d'espacement | 0,5 - 1,0 - 1,5 - 2,0 mm |
| Hauteur de la garde | 0 - 76 mm |
| Hauteur des peignes | 1 : 9,5 mm 2 : 15 mm 3 : 44 mm 4 : 50 mm |
| Diamètre maximum de la plaque à gorge de la fraise | Large : 50 mm Moyen : 40 mm Petit : 20 mm |
| Diamètre de la tubulure d'extraction des poussières | 31,75 mm haute pression 62,5 mm basse pression |
| Poids | 9,8 Kg |
