Plateau diviseur
Cet accessoire est un ensemble mécanique monté sur machine-outil, surtout utilisé sur les fraiseuses à métaux, à la fois pour maintenir et positionner une pièce selon un angle et un axe bien précis, au-dessus la broche. Il est idéal pour l'usinage complexe de pièces courtes ou longues, en les faisant coulisser doucement sur elles-mêmes en quelques secondes.
Trouvez le diviseur rotatif inclinable, mais aussi les mandrins, contre-pointes, faux plateaux et disques indexeurs adaptés à vos besoins parmi notre gamme de modèles en diamètre 110, 150, 165 ou 200 mm, chez nos fournisseurs de confiance pour le travail du métal Metalprofi et Optimum.
Comment fonctionne un disque circulaire diviseur ?

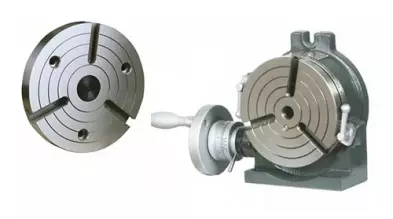

Le plateau circulaire diviseur est composé d'un plateau circulaire reposant sur un mécanisme d'indexation à 360°, tournant sur lui-même. Il peut être réglable manuellement ou via un système à lecture digitale via lecteur optique sur les fraiseuses numériques (on parle alors de diviseur à commande numérique).
Effectuée via un vernier gradué, la rotation repose sur des roulements à billes de grande précision afin de pouvoir indexer le plateau selon un renvoi d'angle très fin et très précis. Il est ainsi possible de faire coulisser le plateau doucement et en quelques secondes.
Ce déplacement angulaire par degrés permet de réaliser des travaux circulaires très contrôlés, par rotation sur elle-même d'une pièce à fraiser. Celle-ci est maintenue dans un mandrin à mors à serrage concentrique, lui-même fixé dans des rainures en T sur le disque.
Le plateau et le mandrin peuvent être utilisés en association avec une contre-pointe, pour maintenir de bout en bout des pièces longues, commes des rouleaux lisses ou cannelés par exemple.
Installé dans les rainures de la table croisée de la machine, le disque être disposé par pivotement sur 2 axes au choix : à la verticale et horizontale. L'axe vertical permet de positionner par exemple le mandrin et la pièce directement en dessous le foret ou la fraise.
Nos plateaux diviseurs rotatifs
Nous proposons dans notre catalogue des plateaux diviseurs manuels, avec corps en fonte méhanite de grande rigidité, avec engrenages à vis trempées, utilisables en position horizontale et verticale ; mais aussi des mandrins et faux plateaux d'épaisseur différente.
Ils sont adaptés aux modèles de fraiseuses d'établi et d'atelier et perceuse-fraiseuses de nos partenaires fabricants et déclinés en différents diamètres selon vos besoins de fraisage et métaux
Nos disques indexeurs
Ces disques en métal perforés, appelés techniquement "alidades", permettent de multiplier les possibilités de réglage du plateau : à installer en lieu et place du volant et avec l'aide d'un pointeau, et selon le nombre de trous et de positions rotatives proposés par disque, le plateau peut être positionné suivant 150 et 400 configurations !
Nos disques diviseurs sont proposés en lot de 2 ou 3 unités avec chacun un schéma de perçages différents, et sont livrés avec pointeau et fourchette. Ils peuvent être utilisés en positions horizontale et verticale.
Afin de pouvoir calibrer parfaitement votre travail, vous trouverez aussi à l'Atelier des Boiseux des instruments de mesure adéquats : comparateur analogique, règle numérique et indicateur d'angles...
